Chain Sprocket Roller

Chain Sprocket Roller AD89 Adaptor

Sprockets available:
- SP6 Acetal
- SP10
- Z11S
- Z14S

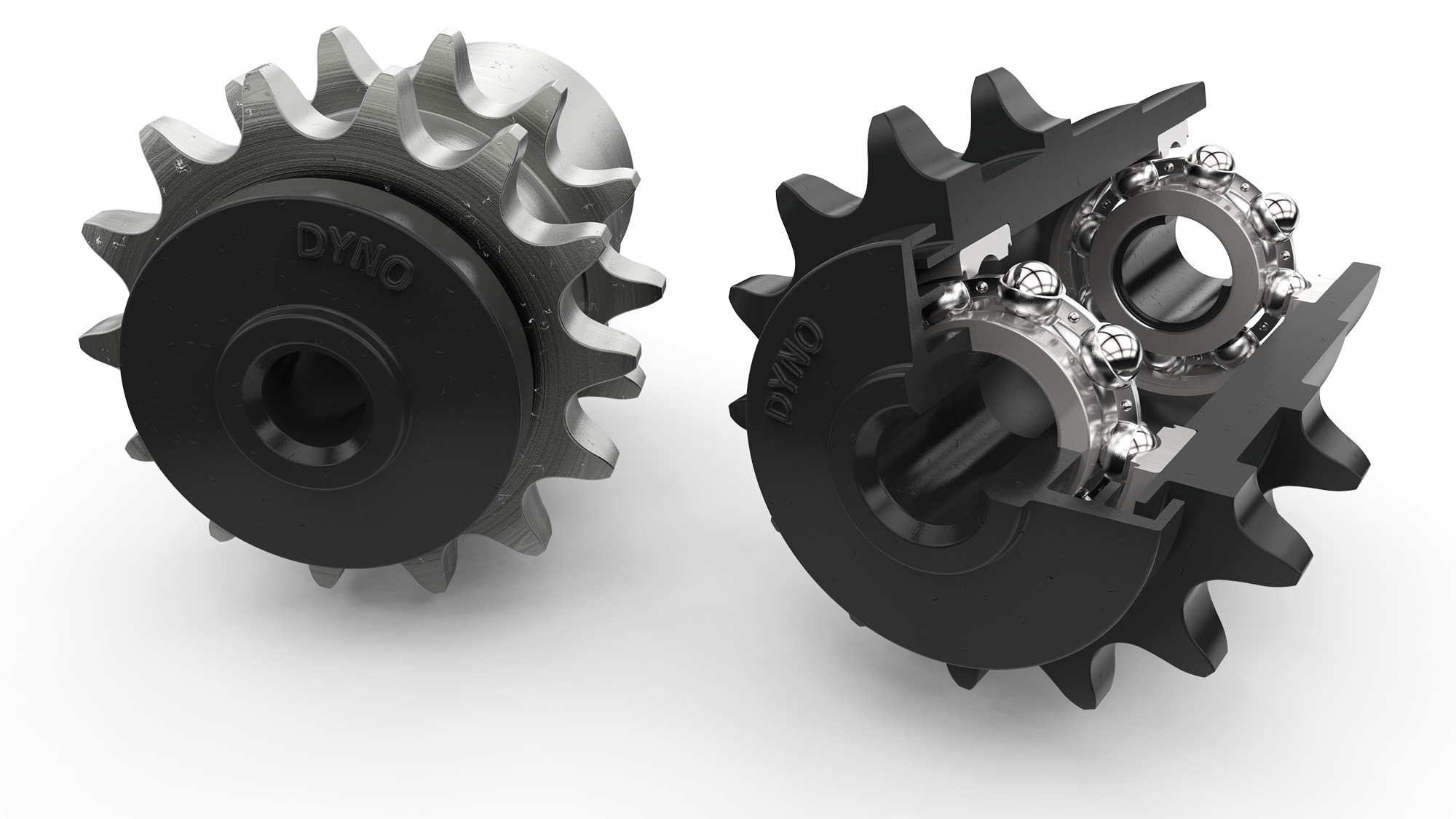

- Z14D
- MZ14D

Adaptors:
- AD60
- AD89

DR-F/L Drive Rings

Features, Benefits & Uses

Specifications

AD89 Adaptor

• Black polycarbonate.
• Suits;
– 89 x 3.2 tube
– Galv. steel (80 NB light)
– S/S (80 NB sch. 10)
– Aluminium

DR-F/L Drive Ring Details

• Fixed (F) black nylon.
• Loose (L) black acetal. (For Accumulation)
• Suits;
– 50 x 2.8 Dynopipe
– 50 x 1.6 tube – Galv. steel
– Aluminium
– 50.8 x 1.85    – Galv. steel
– 50.8 x 2         – S/S
– 60mm adaptors
– 89mm adaptors

Fixed 2.8 Loose 2.8 Fixed 1.5 Loose 1.5
A 44.7mm 44.6mm 47.25mm 47.2mm
B 39.3mm 40.6mm 39.4mm 40.6mm
C 42.5mm 44.6mm 42.6mm 44.6mm
D 50mm 49.7mm 50mm 50mm
E 25.2mm 25.2mm 25.2mm 25.2mm
F 5mm 5mm 5mm 5mm

Downloads

Sprocket Catalogue

Chain Sprocket Information

Video Gallery
